Глава 2. Системотехническая деятельность
2.1 Этапы разработки системы
Каждый этап связывается с определенными средствами символического и графического представления системы.
ФУНКЦИОНАЛЬНАЯ МОДЕЛЬ воспроизводит протекание в реальной системе субстанции (вещества, энергии или информации). Она преобразует входную субстанцию в выходную, адекватно функционированию реальной технической системы. Такую модель называют поточной системой [22]. Здесь могут вводиться определенные промежуточные преобразования, то есть описываться операции, которые выполняет каждый элемент системы по отношению к внутреннему потоку. Таковыми являются традиционные для библиотек "путь книги, "путь читателя", "путь запроса" и т.п. В качестве функциональных моделей могут быть использованы, например, структурно-функциональные модели, визуализированные в виде структурных граф (структурно-функциональная модель Ю. Столярова) [65].
Функциональные модели могут быть получены тремя способами.
В первом и во втором случаях предварительно существует прототип системы. В первом случае он дан в виде блок-схемы, а во втором - в виде последовательности инструкций.

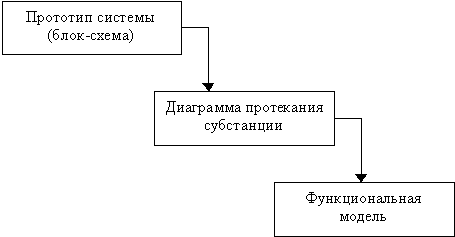

1) На блок-схеме может быть получена диаграмма протекания субстанции, а из нее - функциональная модель.
 |

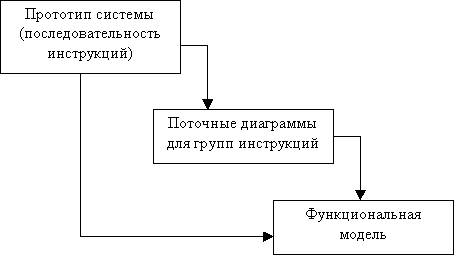

2) Из
последовательности
инструкций
сначала
строятся
поточные
диаграммы
для
различных
групп
инструкций,
которые
затем
собираются в
единую
функциональную
модель.
 |

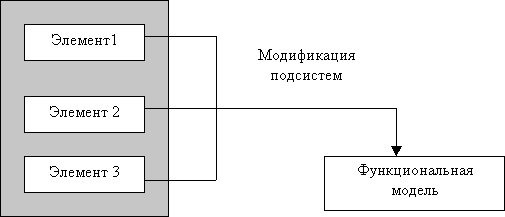

3) В третьем случае такого прототипа системы нет. Функциональная модель может быть получена либо с помощью аналогий, либо задача сводится к подсистемам, либо модель составляется с помощью модификации некоторых элементов доступной системы:
a)
 |
б)
 |
Наконец, возможно изменение проблемы, если функциональная модель не может быть получена ни одним из указанных выше способов. На этапе реализации функциональная модель представляется в виде поточной диаграммы. С помощью перестановки блоков, замены нескольких блоков одним, разделением одного блока на несколько, эквивалентным изменением связей между блоками и т.п.
Важно подчеркнуть, что для создания системы недостаточно какого-либо одного описания, необходимо сочетание блок-схемы, поточной диаграммы и функциональной модели. В процессе проектирования они постоянно корректируются и подгоняются друг к другу за счет возвращения на предыдущие стадии. В результате получается некоторое целостное описание системы, составляющие которого, взаимно дополняют друг друга.
